Много прочитав про великого ученого Тесла я решил повторить одно из его устройств и выбор упал на катушку Тесла. Аппарат действительно интересен и меня очень удивило что это все можно сделать дома!
Прочитав дофига теории и перерыв пространства интернета я все-таки набрался определенных знаний и приступил к Тесластроительству. Первую ТС я решил сделать на искровике ,так бі сказать - класску жанра..
Давала она молнии длинной максимум 15 см,но єт на глаз,думаю в реале было не больше 10 =D
Схема простая как дверь,ее даж описивать не буду - незачем (http://upload.wikimedia.org/wikipedia/commons/1/10/Tesla_coil_3.svg)
В качестве розрядника юзались 2 кусочка какой-то трубки для зажима проводов - роботало неплохо,но рекомендую Вам юзать на статические електроди радиатори для мощних диодов - эт то что надо!
Питание - 1 трансформатор с микроволновки (МОТ) которий видает 2100 вольт.

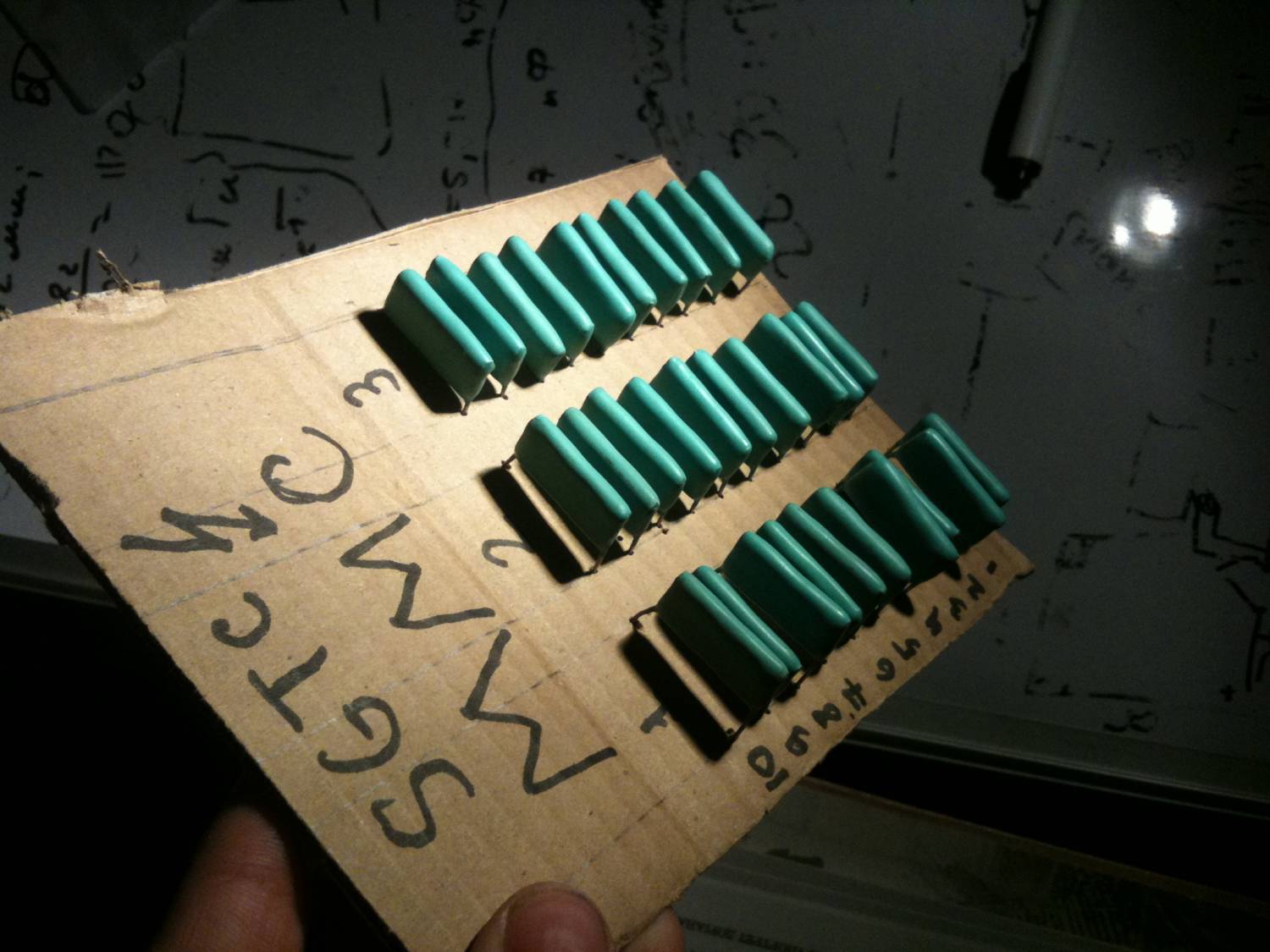

Батарея конденсаторов в контуре (ММС) собрана с к78-2,конденсатори в общем то неплохие,но конечно жэ лучьше юзать КВИ-3 или к15-У если ест такая возможность...Сумарноя емкость была в раене 20 нан,и расщитана на робочее напряжение 4,8 кВ

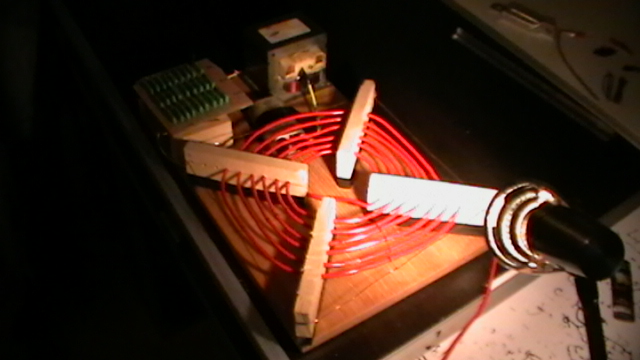

Первичка сделана из провода,жила в изоляции,но,безусловно лучьше юзать трубку - медную к примеру...
Вторичка у меня намотана проводом 0.18 мм на трубе 5 см диаметром и 20 см висотой.

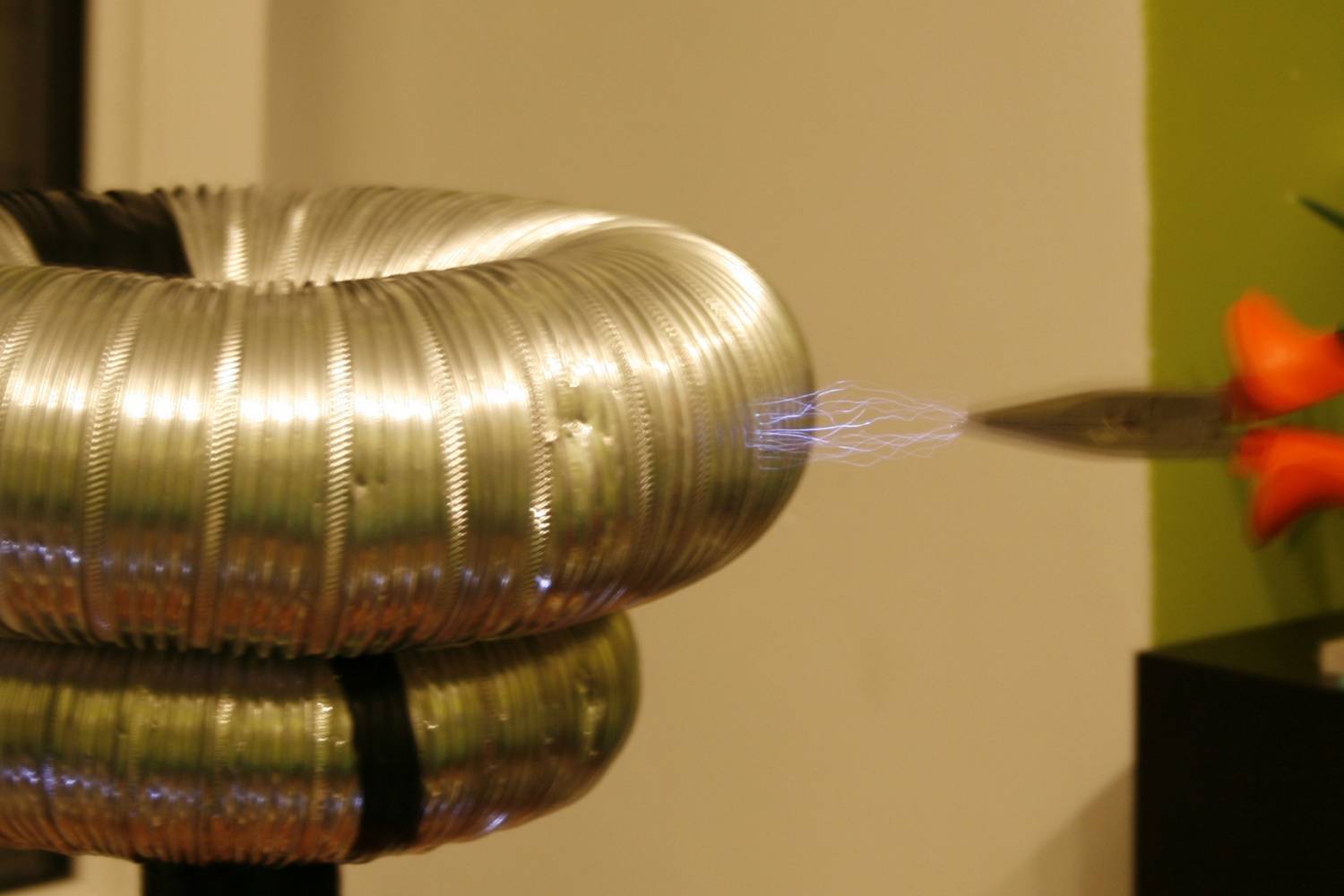

Тор присутствует,но бкз него разряди много приятнее на ощупь=)
В качестве балласта после МОТа поставлен конденсатор с микроволновки на 2100 В и 1 мкФ
Ище хорошо б фильтри ВЧ поставить что б всю технику не угробило,но 1 МОТ не так уж и страшно и у меня комп и телик были включени во время роботи котушки,так что не думаю что могут возникнуть какие-то проблеми...
*низ вторички я заземлял на батарею
Надеюсь эта инфа Вам хоть чем-то ,да поможет.
Искренне Ваш - Гоха
